感應加熱機變頻電源原理與電路原理圖
發布者：吉宇鵬時間：2011-06-17 00:00:00
簡易12v感應加熱電路圖JYP總結
自制高頻加熱機：內含電路圖和視頻
感應加熱機頻率選擇小知識
感應加熱是個什么鬼-為何稱它為黑科技
感應加熱機是什么機
在工業生產運用中，高頻加熱是變頻電源的1個關鍵主要用途。下邊詳細介紹二種適用型的高頻加熱變頻電源。圖1得出了輸出頻率為200kHz、功率為1W的全自動封口機用高頻加熱變頻電源的主樹狀圖。
這是西安交通大學為電磁非觸碰加溫的全自動封口機而研制的。圖中，220v的交流電流經二級管醫聯藺蹄和電容器過濾后，獲得交流電壓，做為全橋逆變電路的直流電側鍵入工作電壓。1GBT 全橋逆變電路將直流電轉換成200kHz的交流電流。將四代IGBT用以軟電源開關串聯諧振式逆變電路中，其電源開關頻率達到400kHz左右。變壓器的作用是變壓和使負荷與加溫電磁線圈配對。加溫電磁線圈選用多芯絲包線繞做成環形中空電磁線圈。
圖2為驅動器及維護電源電路的電路原理圖。圖1中高頻率電壓互感器 TA對串聯諧振電流量開展取樣，該取樣 電 流數據信號經圖2中的快恢復二極管V5~ V8的全橋整流器、電容器C4的過濾、電阻器Rl3和R15的分壓電路，在過二級管V9加進 SG3525A的腳位10（強制性關閉端）上，具有 電流量維護功效。電容C4過濾后的電流量數據信號，再歷經電容器C5的過濾、RP和R16的分壓電路送往SG3525A的腳位l（偏差放大儀反堅信號鍵入端），調整電阻器RP，可調整功率和操縱加溫速率。SG3525A是PWM操縱集成電路芯片，輸出電流量超過200mA，輸出浪涌電流達到土500mA，能夠立即驅動器IGBT。輸出PWM差分信號頻率最大達到500kHz。具備軟起動作用。

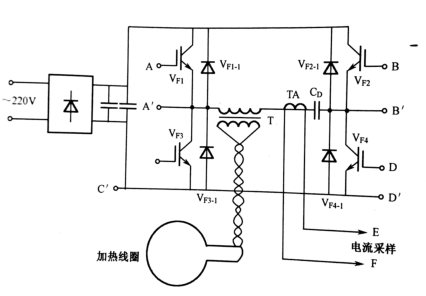

圖1全自動封口機用高頻加熱變頻電源的主樹狀圖

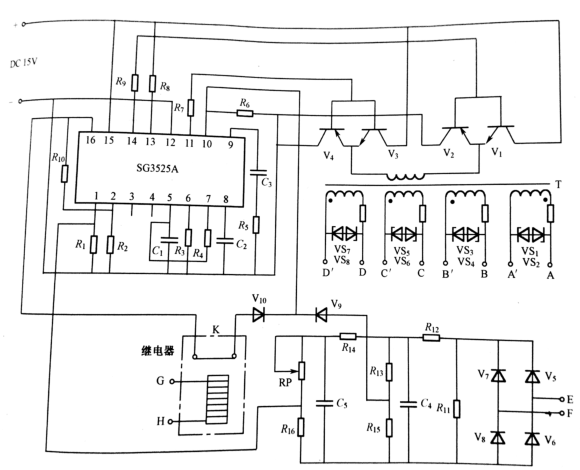

圖2 驅動器及維護電源電路的電路原理圖
整個機選用大自然水冷卻，以便減少滿載時的功率，在系統軟件中提升1個檢驗被加溫件是不是根據加溫電磁線圈的檢驗電源電路。當沒有被加溫件根據加溫電磁線圈時，汽車繼電器 K的常閉觸點合閉，SG3525A腳位16（標準工作電壓端）輸出的5V 工作電壓加進腳位10，PWM鎖存器關閉，主電源電路輸出關閉。當被加溫件從加溫電磁線圈內根據時，檢驗電源電路輸出數據信號將汽車繼電器 K的常閉觸點開啟，SG3525A腳位16的5V 工作電壓已不加進腳位10，PWM鎖存器去鎖，系統軟件處在加溫情況。
圖3得出了另一個這種高頻加熱變頻電源的案例。它是這種金屬材料感應加熱機變頻電源的電路原理圖。圖中的主電源電路是二級管整流器串聯諧振式1GBT逆變電路。該電源電路的關鍵特性是工作中在軟電源開關情況，其原理在本網站的小文章中有詳細介紹。
圖3 金屬材料感應加熱機變頻電源的電路原理圖
